矿用环氧树脂涂层（FBE）复合梯子间

详细介绍

矿用环氧树脂涂层（FBE）复合梯子间的结构特征

a)立井矿用环氧树脂涂塑复合梯子间由大梁，小梁、平台、牛腿、正面栅栏、侧面栅栏、梯子、压钩、挂钩、小梁、支座等构件和紧固件组成，均由国家煤炭专业设计院设计。结构合理，组合紧密，连接牢固安全可靠，安装方便，同时具备阻燃、抗静电和防腐时效长等优点，是理想的立井安全装备

b)主要构件分解说明:

①.大梁:是钢芯涂塑复合制品，整个设备受力最大的部位，是固定平台连接栅栏板的主要支架，是井筒与梯子间装备连接的主要支撑中点，也是小梁的依附点，该部件是采用工字钢或组合型钢，经过除锈钢

材表面达到 Sa2.5 级，外涂环氧树脂层复合而成。

②.小梁:该部件是大梁与井壁的连接架，是固定平台的支撑架是采用槽钢，通过除锈钢材表面达到 Sa2.5级，外涂环氧树脂层复合的制品。

③.平台:该部件是钢板外涂环氧树脂层复合制品,是每层的平台,梯子的固定依托，人行往返的休息点，并具有防滑性能。

④.牛腿:该部件主要是梯子大小梁的重力支撑点，通过锚杆紧密与井壁结合安装，是整个梯子间的受力点，该部件是钢板焊接后通过除锈钢材表面达到 Sa2.5 级外涂环氧树脂层复合而成。

⑤.梯子:采用钢材通过特殊焊接成整体，通过除锈钢材表面达到 Sa2.5 级，外涂环氧树脂层复合的制品。是人行上下通道，与平台板相连接，

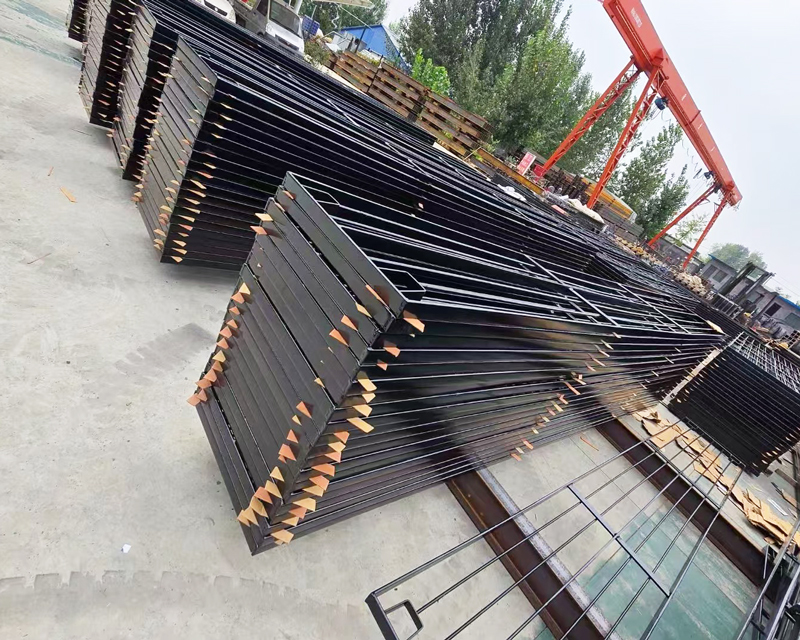

6.栅栏:该部件是梯子间人行道的安全防护网，上、下与大、小梁连接，采用钢材通过特殊焊接成整体，通过除锈钢材表面达到Sa2.5级，外涂环氧树脂层复合的制品。
